K8S Service实战与原理初探
【作者】陈成，中国联通软件研究院容器云研发工程师，公共平台与架构研发事业部云计算研发组长，长期从事大规模基础平台建设相关工作，先后从事Mesos、KVM、K8S等研究，专注于容器云计算框架、集群调度、虚拟化等。
故事的开始，让我们先从一件生产故障说起。5月29日，内部某系统出现大规模访问Service故障，发现Pod容器内无法正常访问ServiceIP:Port，整个故障持续时间超过12h，相关运维支撑人员没有找到根本原因和解决办法。

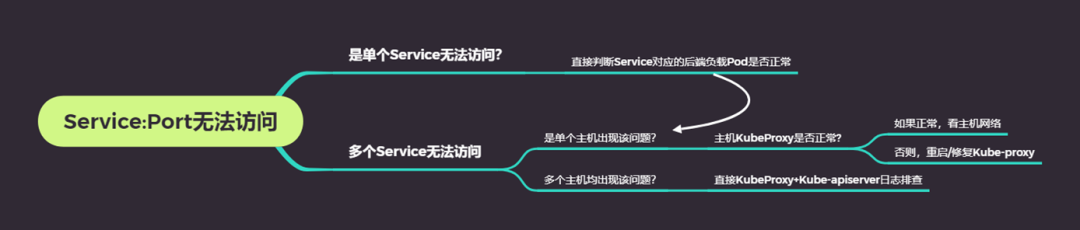

经过复盘，我们发现，大家对于K8S Service的原理不够清晰，导致对问题的定位不能做得到快速准确，如果当时能够按照如下的思路去思考问题，排查过程不至于花费如此久的时间。
下面，我们就来细说一下Service在Kubernetes中的作用、使用方法及原理。
Service是一种暴露一组Pod网络的抽象方式，K8S Service提供了针对于一组Pod的负载均衡的暴露。通过这样的方式，可以避免不同的pod之间访问时需要知晓对应pod网络信息的痛苦。例如：前端->后端，由于前端POD IP随时变动，后端亦如此，如何处理前端POD和后端POD的通信，就需要Service这一抽象，来保证简单可靠。
Service的使用

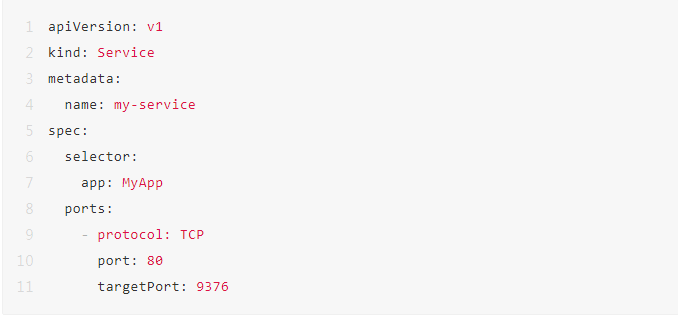

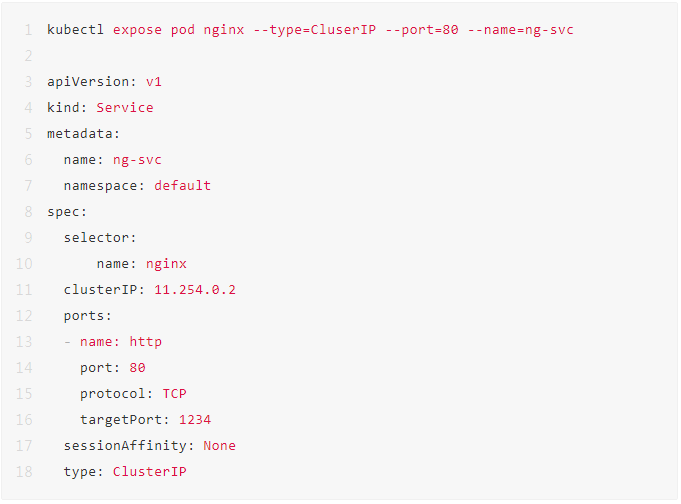

1、典型服务配置方法
当配置了selector之后，Service Controller会自动查找匹配这个selector的pod，并且创建出一个同名的endpoint对象，负责具体service之后连接。

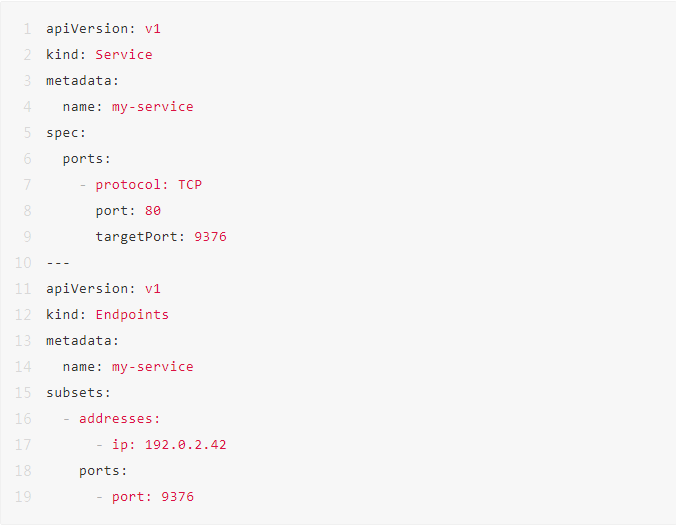

2、配置没有selector的服务
没有selector的service不会出现Endpoint的信息，需要手工创建Endpoint绑定，Endpoint可以是内部的pod，也可以是外部的服务。
Service的类型
1.CluserIP

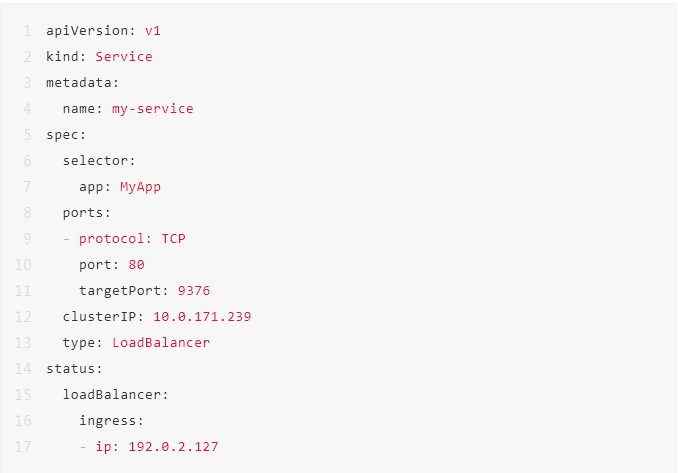

2.LoadBalance

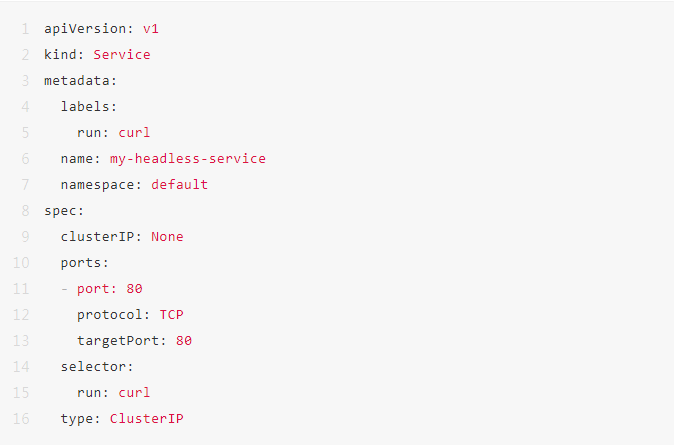

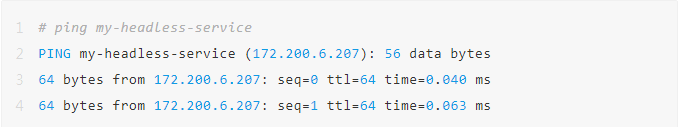

对定义了选择算符的无头服务，Endpoint 控制器在 API 中创建了 Endpoints 记录， 并且修改 DNS 配置返回 A 记录（IP 地址），通过这个地址直接到达 Service 的后端 Pod 上。
- 对于 ExternalName 类型的服务，查找其 CNAME 记录
- 对所有其他类型的服务，查找与 Service 名称相同的任何 Endpoints 的记录
Service的实现方式

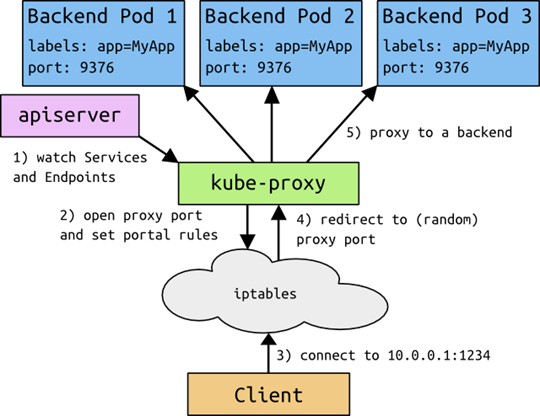

1.用户态代理访问
即：当对于每个Service，Kube-Proxy会在本地Node上打开一个随机选择的端口，连接到代理端口的请求，都会被代理转发给Pod。那么通过Iptables规则，捕获到达Service:Port的请求都会被转发到代理端口，代理端口重新转为对Pod的访问
这种方式的缺点是存在内核态转为用户态，再有用户态转发的两次转换，性能较差，一般不再使用

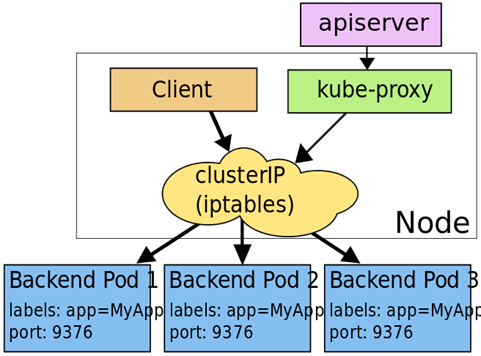

2.Iptables模式

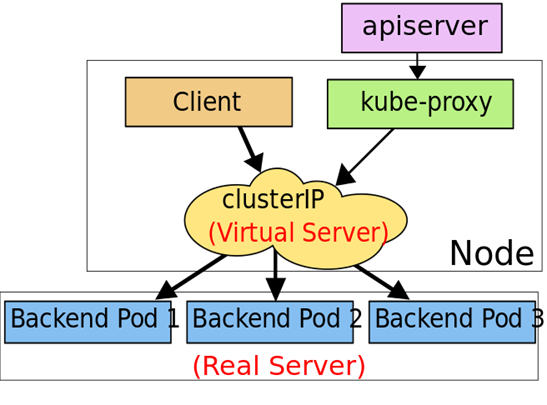

3.Ipvs模式
Service Iptables实现原理

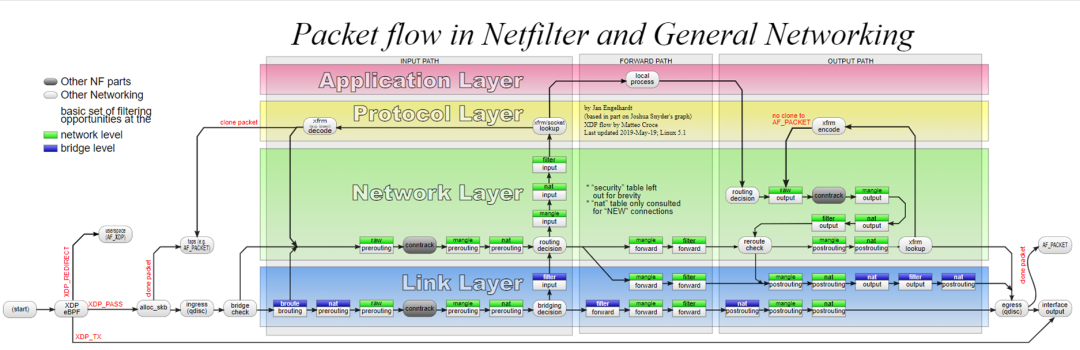

Iptables表和链及处理过程

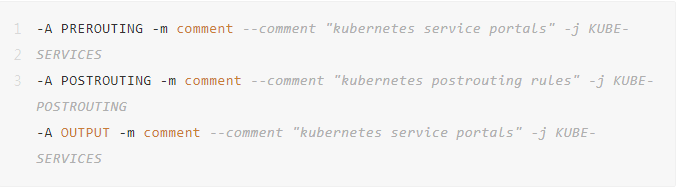

Service的Traffic流量将会通过prerouting和output重定向到kube-service链
- KUBE-SERVICES->KUBE-SVC-XXXXXXXXXXXXXXXX->KUBE-SEP-XXXXXXXXXXXXXXXX represents a ClusterIP service
- KUBE-NODEPORTS->KUBE-SVC-XXXXXXXXXXXXXXXX->KUBE-SEP-XXXXXXXXXXXXXXXX represents a NodePort service
几种不同类型的Service在Kube-Proxy启用Iptables模式下上的表现

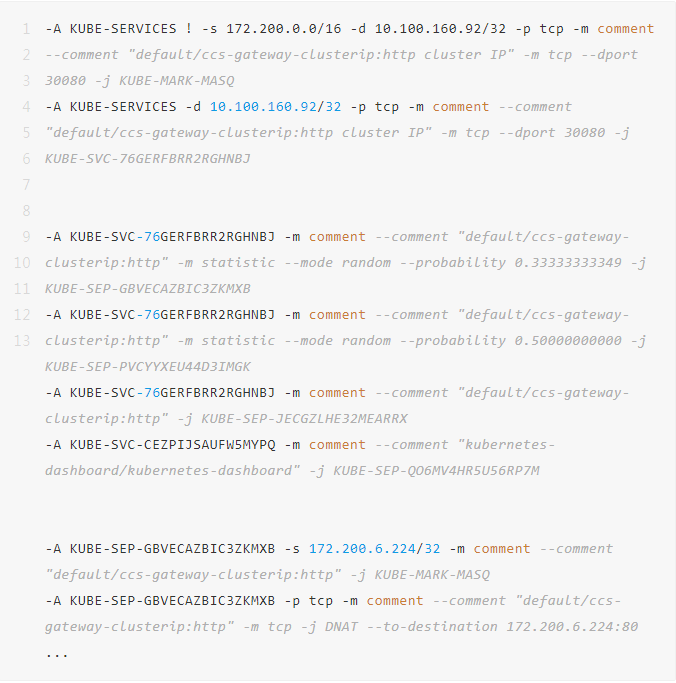

- ClusterIP

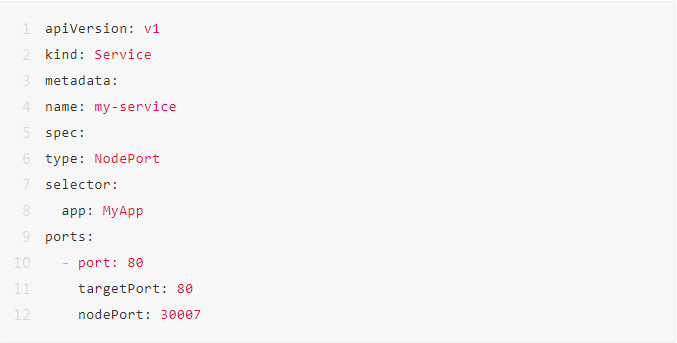

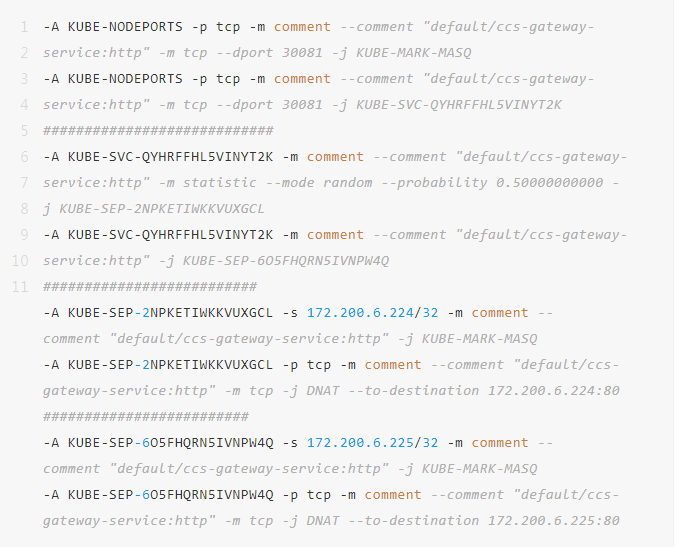

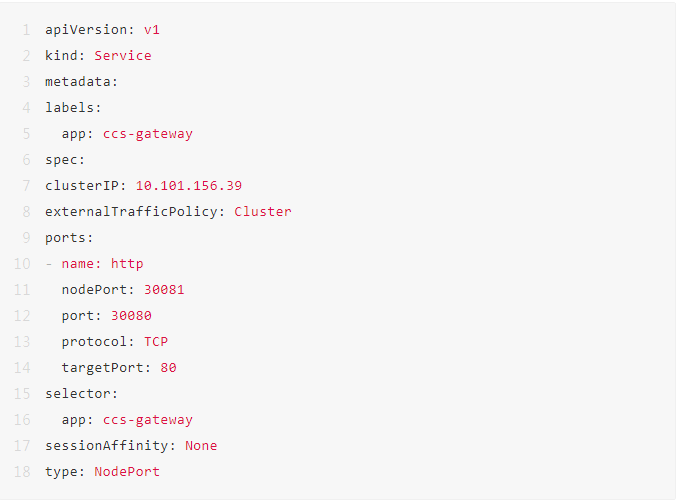

NodePort

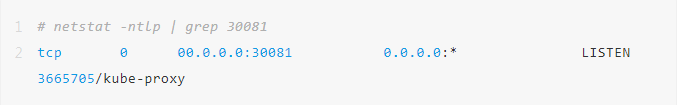

同时，可以看到Service所申请的端口38081被Kube-proxy所代理和监听
-
LoadBalancer

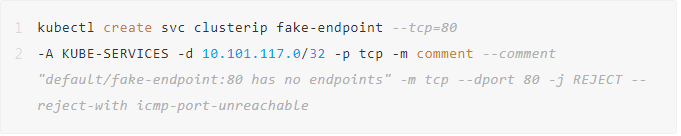

不带有Endpoint的Service

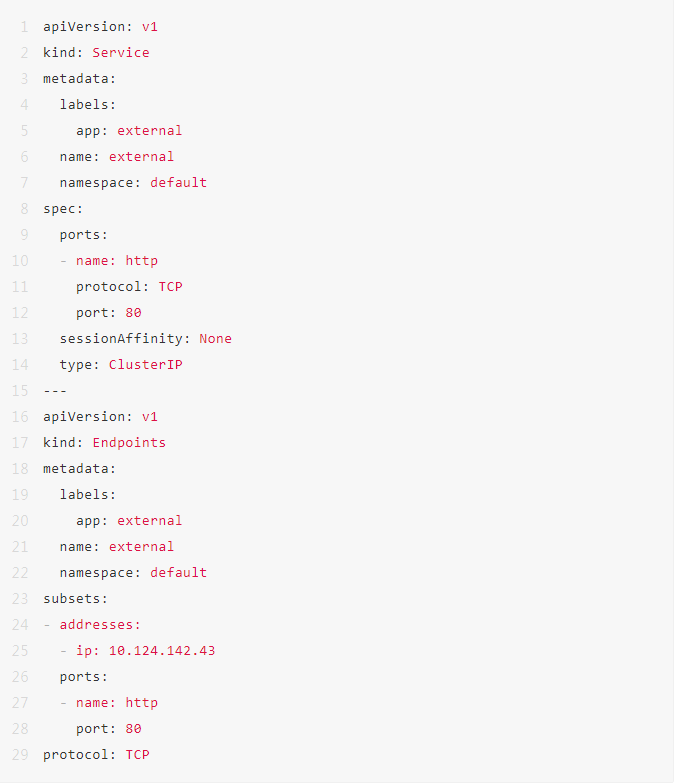

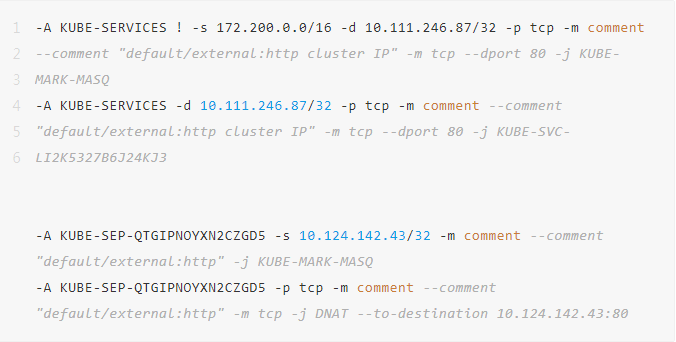

带有外部endpoint的Service
直接通过iptable规则转发到对应的外部ep地址
总结
- ClusterIP类型，KubeProxy监听Service和Endpoint创建规则，采用DNAT将目标地址转换为Pod的ip和端口，当有多个ep时，按照策略进行转发，默认RR模式时，iptables采用：比如有4个实例，四条规则的概率分别为0.25, 0.33, 0.5和 1，按照顺序，一次匹配完成整个流量的分配。
- NodePort类型，将会在上述ClusterIP模式之后，再加上Kube-Proxy的监听（为了确保其他服务不会占用该端口）和KUBE-NODEPORT的iptable规则
参考文献
1、iptables https://en.wikipedia.org/wiki/Iptables
2、ipvs https://en.wikipedia.org/wiki/IP_Virtual_Server
3、K8S Service https://kubernetes.io/zh/docs/concepts/services-networking/service/
文章转载：twt企业IT社区
（版权归原作者所有，侵删）
